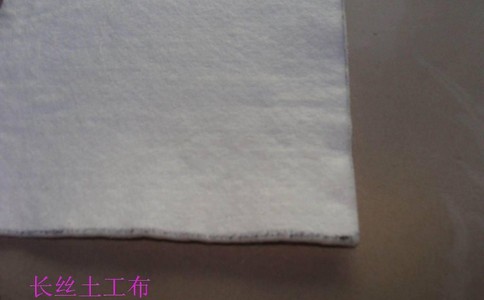

目前長絲土工布原料大多采用高分子聚合物，其中用得最多的是聚酯原料（包括滌綸），聚丙烯原料（包括纖維），居第2位。采用聚酰胺纖維的較少，我國還有采用維綸的。
采用聚丙烯原料，主要是丙綸有優(yōu)良的耐酸耐堿性、耐腐蝕、耐霉變，不受細菌侵蝕；且有較好的芯吸效應，對水的滲透性能好。其機械性能亦十分優(yōu)良，尤其是近年來國內(nèi)已開發(fā)出高強丙綸長絲，強度達到8g/D,制作高強度的丙綸機織土工布及袋布都很適合。
丙綸的缺點是抗紫外線性能差，特別對UVB波段的紫外線很敏感，試驗表明，春夏季隔玻璃在光照下6個月，其強度即降為0,而滌綸仍能保持78%,尼龍為73%,因此丙綸在抽絲前必須經(jīng)防老化處理，在使用和運輸中必須盡量避免在日光下暴曬。另外，丙綸的熔點較低（在135℃左右），因此在與瀝青等密封材料及鋪地材料結(jié)合時受到一定限制。
滌綸機械物理性能好，熔點比丙綸高，耐紫外線輻射亦比丙綸好得多，因此是土工布的理想原料。滌綸耐酸性好，亦耐弱堿，但長期與堿性物質(zhì)如石灰、水泥、混凝土、堿性土壤接觸，強力會受損失，其抗水解性能亦較差，在使用時應予以注意。
本文網(wǎng)址：http://www.cqwysl.com/news_view_567_269.html
